I-V曲线校正方法-迭代方法：

G01：维拉尔瓦方法

与显式方法相反，这种过程需要对方程组进行多次迭代，直到满足终止条件。对于维拉尔 瓦等人提出的方法。[16]，执行几个简单的方程，在每次迭代中增加串联电阻的值接收站直到 实际的参数集可以模拟一个I-V曲线PM值非常接近于PM测量曲线的值。在实践中，这个过程是 非常幼稚的，因为它不能提供一个二极管理想性因子m的估计。实际上，它需要一个值m作为输 入参数。必须执行以下步骤： (a)照片生成电流的值设置为：

Iph1=ISC1

(b)饱和电流采用（式（240）)确定：

(c)Rs的初始值1已设置= 0 W。

(d)平行电阻通过（式（241）)：

和Iph1,是1, m,接收站1和Rsh1.然后，Z大功率值P * M 1是估计。如果|P * M 1— P * M 1 |小于 一个阈值，我们已经完成了。否则，我们继续。 (f)串联电阻的值以DR增加（该值可以调整， e.g., =博士0.001 W)。

(g)使用（式（242）和（243）)更新平行电阻：

(h)使用（式（244）)更新照片产生的电流：

(i)跳转到步骤(e) (242) (243) (244) 此方法最后使用（式（76）)进行纠正Iph并假设是常数值Rsh和接收站.最终是在目标条件下，可以被翻译为 （方程（245）)：

G02：Boutana方法

与之前的方法G01一样，Boutana等人提出的方法。[73]还要求二极管理想性因子m作为输 入。用来模拟I-V曲线的步骤是指(G2，T2)如下：

(a)首先，开路电压的值由热电压归一化，使用 （公式（246）)：

(b)然后，在初始条件下的填充因子(G1，T1)是通过 （方程（247）)：

(c)可以在不受寄生电阻影响的情况下估计一种填充因子（式（248）)：

(d)然后，假设串联电阻rs是常数，可以用以下表达式（公式（249））来估计：

(e)短路电流ISC2以及开路电压第2版目标下 条件(G2，T2）可以分别使用（式（15）和（43）)来实现。 (f)再次，在(G2，T2）使用（式（250）)进行归一化。然后，FF * 2 也可以使用（式（251）)进行计算：

(g)一种标准化的串联电阻rs2 指(G2，T2)可以计算 （方程（252）)：

(h)目标条件下的填充因子(G2，T2)可以近似地使用 以下表达式（等式（253）)：

(i)初始化了一个辅助变量S = 1。 (j)对于一个包含电压点Vj的网格中的每个点j，都可以产生一个电流值 Ij（如式（254）)所示：

(k)计算了该新曲线的主要电参数（包括FFr)。(l)如果|FFr-FF2|小于阈值，则完成。否 则，继续。 (m)S的值增加了DS(这个值可以调整，e。g., DS = 0.01).(n)跳转到步骤(j) 一旦我们完成了，在步骤j)中生成的I-V曲线是修正后的I-V曲线，指的是(G2，T2).

G03：卡雷罗法

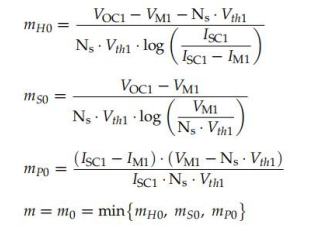

这个程序允许估计SDM [74]的五个参数。下面要的步骤列表是 (a)首先，二极管理想性因子m的初始值0是计算使用 （方程式（255）-（258））：

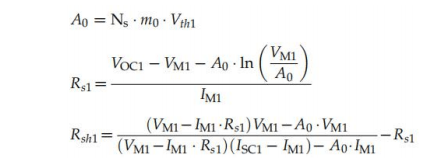

(b)串联电阻和平行电阻的初始值均由 （式（259）至（261）)的平均值：

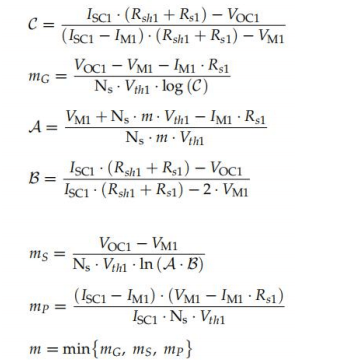

(c)更新二极管理想性因子m（方程（262）-（268））：

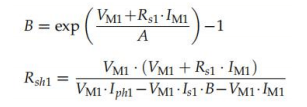

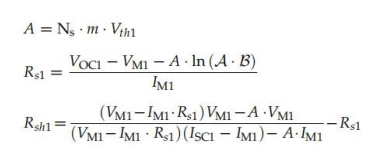

(d)两种寄生电阻均根据（式（269）-（271））进行更新：

(e)如果Rs的变化1小于阈值，循环应该停止，我们继续 步骤(f)。否则，我们将跳转到步骤(c). (f)照片生成的电流Iph1通过（式（272）)和 饱和电流是1使用（方程（273）)：

G04：斯托内利的方法

在这种方法[75]中，必须执行以下步骤：

(a)该方法的D一步是假设二极管理想性因子的初始值m=1

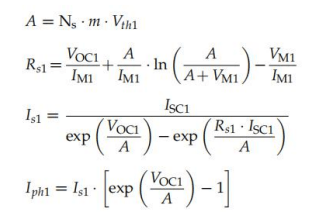

(b)第二步包括估计串联电阻Rs的值1，饱和度动量电流是1，以及照片生成的电流Iph1通过（公式（275）-（277））：

(c)我们需要获得MPP处电压的计算值：

(d)如果实际的VOC1与计算出的V之间存在差异* O C1如果小于一个阈值，我们必须跳转到步骤(f) 。在其他情况下，我们会继续说下去。 (e)如果VOC1> V * O C1，二极管理想性因子m的值增加了Dm。否则， (第1版< V * O C1 )m减少了Dm（例如，Dm的值可以为0.01）。现在，我们跳转到步骤(b). (f)一旦确定了m的值，在程序的第二部分中，该值的Rsh1是调整。Rsh的初始值1由（式（279）和（280）)表示：

(g)饱和电流为1使用（公式（281）)进行更新：

(h)光电电流Iph1使用（式（282）)确定：

(i)一旦我们有了Iph的值1,是1, m,接收站1和Rsh1，则可以解析SDM模型，从而得到I * M 1 ，与 测量值对应的电流的计算值VM1根据这一组参数。 (j)如果实际情况之间的差异IM1和计算出来的我* M 1小于 阈值，我们就可以完成这个循环了。否则，我们继续。 (k)如果IM1< I * M 1，平行电阻的值Rsh1增加了德尔什1 .如果不是， (IM1> I * M 1 ), Rsh1减少了德尔什1(的价值德尔什1例如，可以是0 W)。.1然后，我们跳 转到第g步)

(l)最后，我们可以执行从(G1，T1）至(G2，T2)使用（方程（76）， （77）、（79）和（80）)。 其余的方法（从G05到G08)分别与G01到G04相同，仅改变（式（76）)为（式（88）)。
