可持续的生态、能源平衡上不断提高的效能和经济上的说服力，这一切说明：光伏系统发电正在迅速获得非凡的意义。如今，光伏发电已被认为是未来的能源来源。最大限度地利用太阳能、取得最大的产出，需要绝对的精确度。这就导致了在各个阶段的操作过程中，对使用的测量技术要求极高：已在规划阶段的光伏系统，决定性的因素，必须准确地确定，并纳入系统的概念。

在最初启动和定期测试期间，必须准备一份报告，其中包括标准中所规定的电气测量值和系统数据。光伏安装的质量和性能，可引证、记录在光伏系统认证中，以便日后追塑核实。质量的保证对整个系统的使用寿命有着至关重要的意义,毕竟，系统业主需要可靠的、决定性的产量监控，以确保长期盈利。

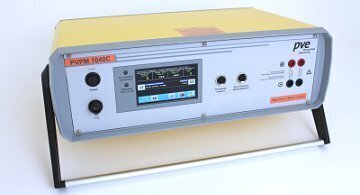

德国PVE公司生产的 IV及功率测试仪PVPM1040X，为满足这些苛刻的条件而开发，使精确测量成为可能，并且高效便捷。它的设计理念：精度最大化-努力最小化，在别人还在输入数据的时候，轻松读取您的测试结果！测试符合IEC62446《并网光伏发电系统：技术资料，委托检测和验收测试的最低要求》标准。高精确度，归功于对光伏模快和组件的容性负载，稳定测量特性IV曲线。

PVPM1040X能够测试以及组件串的IV曲线，并能够现场测试并计算出最大功率Ppk，串联电阻Rs和并联电阻Rp。计算结果直接显示在高级别的防水彩色显示屏上。正常情况下，测试的最大功率Ppk是基于STC（1000W/m²，25℃，AM1.5）标准测试条件下的，而最大功率测试通常是在实验室的条件下完成很难在多变的户外条件下进行量测并得到精确的结果。
但是多特蒙德大学的Wagner教授通过多年的研究开发出非常容易操作而且精确测试的方法，此方法已经有专利，并将此专利方法应用在PVPM1040X系列设备中。因此通过使用PVPM系列产品电站系统 的品质控制将变得快速测试而经济高效。这个简单而有意义的检测服务非常的方便客户和安装电站人员，不单单是IV曲线的测试也可以通过使用PVPM进一步的解释电池组件和组件串的其他电特性，这也是PVPM1040X同时也适合于实验室和开发研究的原因。

PVPM1040X光伏IV曲线测试仪特色功能：

☆ 专利保护的计算处理程序用来评估光伏发电机，无需了解制造商的细节。

☆专利保护的计算处理程序用来确定发电机的内部串联电阻，仅基于单次测量的典型IU曲线。

☆测量仪器的内置总负载隔离开关(1000 V/32ADC)与光伏发电组件断开，本质安全。

☆符合IEC / EN 60904-2标准的校准光线传感器与集成PT1000温度传感器

☆多种语言显示：英语、德语、意大利语、西班牙语

☆PVPM 1040X是峰值功率测量、功能曲线测量仪仪器，适用于1000V、20A范围内波动的太阳能光伏系统。

☆测量无需耗时输入模块数据

☆太阳能光伏系统测试仪PVPM 1040X，能对光伏模块及组件可靠地确定特性曲线。

☆由于一项受专利保护的处理技术，使得这种创新的测试仪器能够在一次安装测量时，同时确定几个数值：峰值功率、内部串联电阻、内部并联电阻，无需输入模块的其它参数。

☆故障诊断和质量文件从而可以快速完成，简单而且可靠。

☆测量值易于读取：高分辨率、能兼容图形的彩色触摸屏显示，在阳光下也适合使用。这个新发现的测量程序效率，在最初启动和定期测试过程中，大量节省了安装技术人员的时间。客户尽可放心系统会一直处于最佳状态、能源从朝着阳光的一面产出。

☆测量范围广广泛、综合的测量方法，使得PVPM 1040X成为太阳能应用技术的通用测量仪器。例如，测量出的峰值功率也可以用于确定峰值比。此外，通过测量获得的特性曲线，能准确洞悉被测模快和组件的电气参数。所以，仪器也非常适合作为精密测量仪器应用于在科研和开发。

☆辐照度参考传感器-标准的单晶辐照度传感器，完整的Pt1000温度探头，含装配接头及10米连接线。

☆外部安全断路器-外部负载断路器（1000V/25A）可以实现光伏发电机和测试仪器的全极断开。

☆4根10米长的导线，用于负载断路器和光伏发电机的连接。

☆外部Pt100温度传感器，含10米长连接线。

☆外部16VDC，2.5A的电源组，用于PVPM1040X的供电。

☆PV分析软件-借助于强大的数据库，可以对于测试的特征曲线进行可视化的分析，评估及存档（目前有英文和德文两个版本）。

PVPM 1040X可以很容易自动量测得到 IV 曲线，从量测数据上也很容易自动计算得到最大功率Ppk，串联电阻 Rs 和并联电阻 Rp。PVPM系列设备可以在不接电脑条件下独立的测试得到所有数据，然后用户可以将设备量测的数据导入到电脑中做更进一步的分析。设备本身可以存储几千笔的完整数据，能够直接显示的数据由下面的几个部分组成；

1、最终值

Peak Power Ppk 最大功率

Internal Series Resistance Rs 串联电阻

Internal Parallel Resistance Rp 并联电阻

2、过程值（依赖于辐照和温度）

Vpmax , Ipmax , Pmax 分别是：最大功率电压，最大工作电流，最大功率（当前辐照下）;

Voc , Isc , FF, Tmod , Eeff， 分别是： 开路电压，短路电流，填充因子，参考温度，转换效率;

3、IV 曲线图形

PVPM1040X光伏IV曲线测试仪技术参数

一、设备外壳

工业级别塑料箱体： IP67级别防水，防尘，外盖开关操作容易，便于手提。操作显示面板耐用，所有连接接口都设计在面板上，更方便用户使用。

操作

二、测试单元

1. 内置工业电脑，内部存储512MB，可以存储几千笔数据;

2. 采样速率100KHz，精度12Bit;

3. IV参数的测试精度小于1%，最大功率偏差在±5%内;

4. 采用四线制测试方式，避免测试误差。

5. 单次测试时间为从200ms到2 秒（量测100组数据序列），完美测试高效组件多种规格并集成 PT1000 温度传感器的辐照参考电池；（避免光谱响应偏差造成的功率偏差）

6. 可选背板温度测试探头，可以测试组件背板的实际温度;

7. 德国 ISE 或者 ISE Fraunhofer 实验室校准的参考电池：单晶，多晶，非晶，CIS，多种类型可选择，

8. 设备带有安全开关，可以防止由于接线极性接反以及其他错误造成的设备损坏，进而保护设备。

三、测量范围

机台型号：PVPM1000X

电压量程：25/100/500/1000V

电流量程：2/5/10/20A

温度量程：-40°C-+120°C

辐照度量程：0-1300W/m2（Pt1000）

*测试量程可以按照上表自由组合，测试时设备会自动按照上一次量测结果进行量程调整，不需要手动调节量程，方便用户使用。

*注意：设备必须在既定的量程范围内使用，而不能超出量测范围使用，以免损坏设备。

四、 显示单元

适合全天使用的彩色 TFT LED 背光显示屏，分辨率 480X272，高对比度。

五、 设备操作

1. 直接通过设备的触摸屏进行操作，操作界面简单易于使用，测试结果直接显示在触摸显示屏上。

2. 可以通过 USB 传输数据到电脑中，进行数据的处理和分析。

3. 设备供电锂电池11.25V/8.8Ah/99.6Wh(可以连续工作8个小时)；

4. 接外部交流电时设备也可以操作和使用，供电电压90-264V，47-63Hz适合全球所有电压标准内部自动充电保护，通过 LED 显示充电状态。

5. 尺寸宽: 40.6cm, 高: 17.5cm, 长: 33cm, 重量：大约 7.7 千克（重量包含工具箱的重量：安全开关，参考电池片，以及线缆放置在自带工具箱里）

六、 其他特色

1. 容性负载下的稳定测量使得得到的U-I曲线能够精度、可靠性更高。

2. 可测量短路电流Isc，开路电压Uoc，峰值功率Pmax，串联电阻Rs，内部并联电阻Rp。

3. 即时数据转换为STC

4. 获得专利的光伏发电测评系统，即时没有厂家的技术规格也能精确测量。

5. 获得专利的能根据U-I曲线来确定光伏发电系统内部串联阻抗的方法。

6. 带有双向数据交互功能的完整的客户数据库

7. 带有双向交互功能的完整的模组数据库。

8. 1000V/32A的保护断路器确保设备的高可靠性。

9. 四芯电缆连接确保功率和温度测量结果的无误差。

10. 辐照度传感器温度和Pt100模块背面温度的分开测量确保了测量的准确性。

11. 即时的辐射能量、温度等环境信息的连续显示。

12. 简单时尚的触屏操作面板。
