发布时间:2022年08月16日 作者:德国GMC-I高美测仪(上海电励士)
☆ 测量串开路电压(Voc)和短路电流(Isc)以及极性。
☆最大功率点电压(Vmpp)、电流(Impp)和峰值功率(Pmax)的测量。
☆ /组串填充系数FF的测量。
☆识别 /阵列缺陷或遮光等问题。
☆积尘损失、温升损失,功率衰减、串并联适配损失计算等

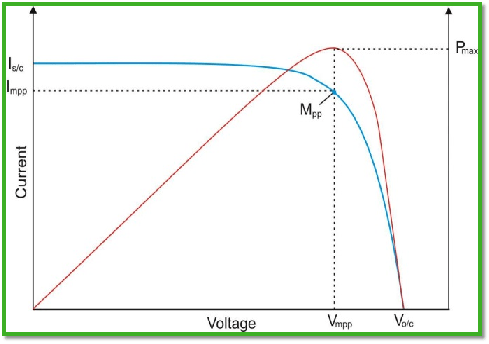

IV曲线测试仪测试下的IV曲线的基础概念:
☆Voc 开路电压
☆Isc 短路电流
☆Vmpp最大功率点电压
☆Impp最大功率点电流
☆Pmax峰值功率

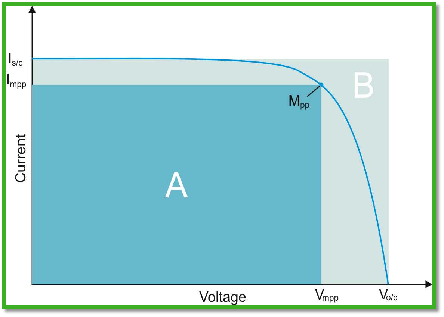

填充因子FF是太阳能电池品质的量度,定义为实际的最大输出功率除以理想目标的输出功率(IscVoc), FF越大,太阳能电池的质量越高。FF的典型值通常处于60~85%,并由太阳能电池的材料和器件结构决定。

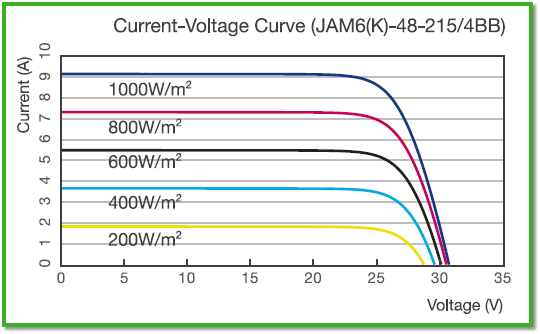

IV曲线测试仪--影响IV曲线的因素
☆ 辐照度越大,短路电流越大,辐照度对于开路电压影响不大
☆温度越高,开路电压越小,温度对短路电流影响不大
☆温度一定的情况下,辐照度越高,组件输出功率越大
IV曲线测试仪--组件的IV曲线分析

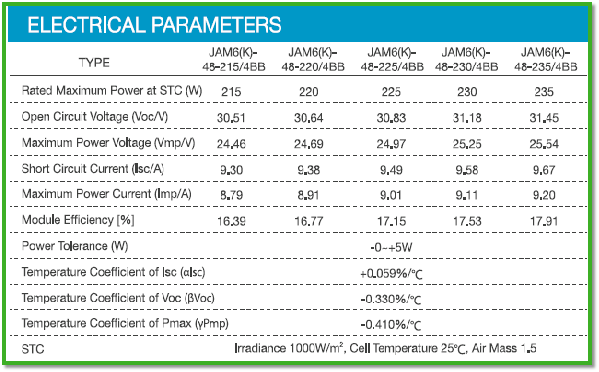

☆STC状态下的组件电参数
IV曲线测试仪测试的数值转换到STC条件下的值和厂家出厂的datasheet值进行对比才有意义
IV曲线测试仪--IV曲线测试步骤
☆ 确保待测组串和逆变器断开
☆被测试组串应该隔离并连接到I-V曲线测试设备。
☆根据被测试组件的特性、类型和数量对测试仪器进行设置。
☆与I-V 曲线测试仪相关的辐照度计应安装成与阵列平面匹配,并对其进行检查以确保其不受任何局部遮光或反射光的影响。
☆在使用参考电池装置的情况下,应对其进行检查,以确保其与被测阵列具有相同的电池技术,或者针对技术上的差异进行适当的修正。
☆ I-V曲线测试仪使用的温度探头应提前贴在组件背板,并且在朝向模块中心的电池中心紧密贴合,同时检查串Voc值在期望的范围内。
☆在辐照度达到仪器要求值并稳定时开始测试

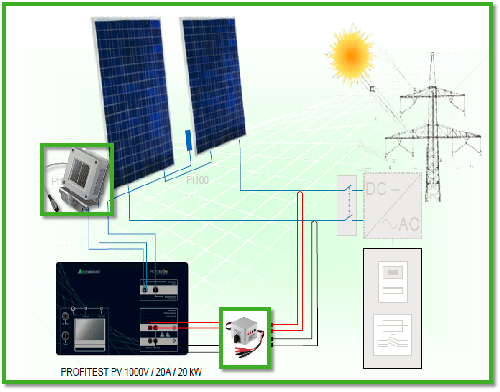

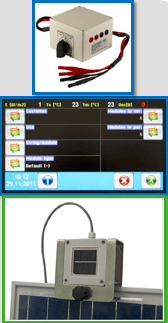

IV曲线测试仪--IV曲线测试接线
注意事项:
☆ 参考组件和待测组件保持水平
☆背板温度传感器放置待测组件中心位置
☆辐照度不稳定时或过低时会影响STC换算
